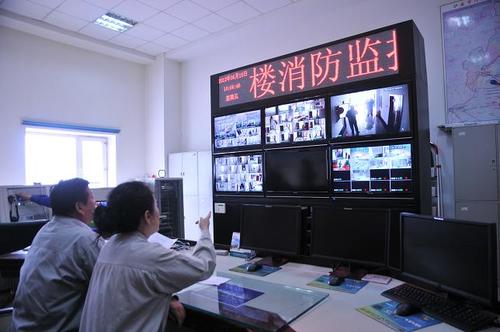

消防监控中心

消防报警监控中心

在步入信息化社会和国内外正加速建设信息高速公路的今天，智能建筑蓬勃兴起，智能建筑的建设已经成为一个迅速成长的新兴产业，越来越受到我国政府和企业的重视。于是人们提出机房智能化的概念，智能化机房的火灾自动报警及消防联动控制系统这样的一些子系统是其防灾系统中的一个重要方面。
火灾自动报警系统是探测早期火灾发生的重要系统，肩负着安全防范重任，是机房中自动控制系统的重要子系统。火灾自动报警系统设计首先必须符合《火灾自动报警系统设计规范》GB50116-98的要求，同时也要适应智能控制的特点，合理选配产品，做到安全适用、技术先进、经济合理。
    火灾时，火灾报警控制器发出报警信息，消防联动控制根据火灾信息联动逻辑关系，输出联动信号，启动有关消防设备实施防火灭火。消防联动必须在“自动”和“手动”状态下均能实现。在自动情况下，机房中的火灾自动报警系统按照预先编制的联动逻辑关系，在火灾报警确认后，输出自动控制指令，启动相关设备动作，同时向集中控制系统及时传输、显示火灾报警信息，且能接收必要的其它信息，这样也能更好地监控火灾现场情况、消防联动设备的运行状态、消防疏散通道情况等等。

1、火灾自动报警系统

在防护区内的吊顶下、设置感烟、感温探测器，在房间内设置声光报警器。当防护区内任意一对感烟、感温探测器同时报警时，火灾自动报警控制器发出信号启动声光报警器，通知人员撤离，经30秒可调延时后启动灭火器阀门，释放灭火气体以完成灭火任务，并将回答信号传回控制器，同时点亮放气指示灯，避免人员误入。

2、报警探测器

火灾探测器是火灾自动报警和自动灭火系统最基本和最关键的部件之一，对被保护区域进行不间断的监视和探测，把火灾初期阶段能引起火灾的参数（烟、热及光等信息）尽早、及时和准确地检测出来并报警。除易燃易爆物质遇火立即爆炸起火外，一般物质的火灾发展过程通常都要经过引燃、发展和熄灭三个阶段。因此，火灾探测器的选择原则是要根据被保护区域内初期火灾的形成和发展特点去选择有相应特点和功能的火灾探测器。

3、 感烟探测器

感烟探测器是用于探测物质燃烧初期在周围空间所形成的烟雾粒子含量，并且向火灾报警控制器发出火灾报警信号的一种火灾探测器。它响应速度快，能及早地发现，是使用量最大的一种火灾探测器。
功能特性：
（1）专业造型设计，超薄型；
（2）超大指示灯指示，360度范围可见；
（3）具有溢水孔设计，防止积水渗漏；
（4）迷宫设计独特，抗灰尘污染性强；
（5）在线电子编码；
（6）自诊断、自补偿、自学习；
（7）支持数字化总线；
技术参数：
  （1）工作电压：总线24V
  （2）监视电流≤0.8mA
  （3）报警电流≤2.0mA
  （4）报警确认灯：红色，巡检时闪烁，报警时常亮
  （5）使用环境：温度：-10℃～+50℃；相对湿度≤95%，不结露
  （6）编码方式：十进制电子编码
  （7）外形尺寸：直径：100mm，高：51.5mm(带底座)
感温火灾探测器
感温火灾探测器是对警戒范围内某一点或某一线段周围的温度参数敏感响应的火灾探测器。根据监测温度参数的不同，感温火灾探测器有定温、差温和差定温三种。探测器由于采用的敏感元件不同，又可派生出各种感温探测器。
与感烟火灾探测器和感光火灾探测器比较，感温火灾探测器的可靠性较高，对环境条件的要求更低，但对初期火灾的响应要迟钝些，报警后的火灾损失要大些。它主要适用于因环境条件而使感烟火灾探测器不宜使用的某些场所；并常与感烟火灾探测器联合使用组成与门关系，对火灾报警控制器提供复合报警信号。由于感温火灾探测器有很多优点，它是仅次于感烟火灾探测器使用广泛的一种火灾早期报警的探测器。对于初期机房内火灾初期环境温度难以肯定，因此选用差定温复合式火灾探测器。
功能特性：
采用无极性信号二总线技术，适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
（1）结构新颖、外形美观、性能稳定可靠；
（2）采用带A/D转换的单片机，实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况；
  （3）地址编码由电子编码器直接写入，工程调试简便可靠；
  （4）设备类型可由电子编码器任意设置；
技术参数：
  （1）工作电压：总线24V
  （2）监视电流≤0.8mA
  （3）报警电流≤2.0mA
  （4）报警确认灯：红色，巡检时闪烁，报警时常亮
  （5）使用环境：温度：-10℃～+50℃；相对湿度≤95%，不结露
  （6）编码方式：十进制电子编码
  （7）外形尺寸：直径：100mm，高：57mm(带底座)

4、报警控制器

火灾报警控制器主机部分的基本原理，报警控制器从职能上分为输入单元既探测系统和输出单元既控制系统两大部分。
火灾报警控制器的输入单元，是通过信号线与探测回路联络的，它不停地对机房内每一个探测区域进行巡测，读取现场信息，并进行数据分析，判断是否有火灾发生。从工作原理上讲，自动报警是模拟量传输式分布智能系统，其主机智能与探测器智能两者相接合，又称为全智能系统。所谓全智能系统也就是在整个系统中，不仅控制器具有分析能力，探测器也具有一定的分析能力，它先经过自己的分析后，再把这些信息发给控制器。控制器收到探测回路发来的信息后，再作进一步的分析、处理，完成更复杂的判决并显示出来。
功能特性：
（1）控制器为小点数系列产品，有多种容量配置方式可供选择；
（2）不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控；
（3）控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外部设备的注册信息及联动公式信息，如信息发生变化系统将显示本信息并做相应的处理；
（4）控制器最多可配置10路多线制控制卡，并具有输出线断路、短路报警功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性；
（5）控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控；
（6）控制器可外接火灾报警显示盘及彩色CRT显示系统并可选装手动盘及多线制控制卡等设备，满足各种系统配置要求；
（7）控制器具有强大的面板控制及操作功能，可以观察智能探测器动态工作曲线，各种功能设置全面、简单、方便；
技术参数：
（1） 液晶屏规格：128×64点，可同屏显示32个汉字信息
（2） 控制器容量：
a. 最大容量为242个地址编码点
b. 可外接64台火灾显示盘；联网时最多可接32台其它类型控制器
c. 32个直接手动操作总线制控制点
d. 最大可配置10个多线制控制点
（3） 线制：
a. 控制器与探测器间采用无极性信号二总线连接
b. 多线制控制点与模块之间采用有极性二线连接,最大接线长度≤1000m
c. 控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24V电源线）
d. 控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性DC24V电源线）
e. 与彩色CRT系统通过RS-232标准接口连接，最大连接线长度不超过15m
（4）使用环境：温度： 0℃～+40℃；相对湿度≤95%，不结露
（5）电源：主电为交流220V，内装DC12V  10Ah密封铅电池作备电
（6）功耗≤30W

5、气体灭火系统

机房作为电气设备的集中场所，所以必须采用气体灭火系统，采用气体灭火灭火剂。
气体灭火灭火剂，是一种新型灭火剂, 正常情况下以液化形式保存在储瓶内，喷发后为无色无味的无毒气体，没有任何残留物，不会对设备和人体造成损害。它是国际消防界率先认可的理想哈龙替代品,在美国、德国、意大利等国家已得到广泛的应用。它具有对计算机设备无损害、安全无毒、灭火效率高、清洁无污染等优点，是目前最为先进的气体灭火系统。
气体灭火自动灭火系统特点：
气体灭火自动灭火系统是一种现代化的灭火设备。气体灭火是无色、无味的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它不破坏大气臭氧层，是目前为止研究开发最成功的一种洁净气体灭火剂。作为一种新型灭火剂，它第一个获得美国UL检测认可，通过美国FMRC检测，符合美国NFPA2001标准，率先被列入ISO14250国际标准。
灭火剂优点：
1、药剂在常温常压下喷放时是透明、洁净的气体，灭火后无残渣；
2、合成物在大气中留存寿命短，对臭氧层的耗损浅能指ODP=0，符合环保要求；
3、良好的气相电绝缘性，不会对计算机、电子设备等造成损害；
4、良好的稳定性和贮存性。
灭火机理：
气体灭火的灭火过程是活性化的。其主要反应是在分子阶段物理化冷却火焰。气体灭火和冷冻用化合物同属一类。因此，它是一种有效的热转换剂。它可实质性地把火中的热能消除，以至燃烧反应不能维持下去。另外，气体灭火还具有一种化学灭火反应。它在火中释放痕量游离基，以最终阻止燃烧的连锁反应。
保护区概况：
根据消防标准及规范要求，结合本系统特点机房及辅助办公区消防系统采用无管网式气体灭火全淹没灭火方式，集中控制对保护区进行灭火保护，气体灭火储瓶设置机房的配电间。气体灭火在ISO组织认可的洁净气体灭火剂中洁净性最好，电绝缘性好，灭火效率高，低毒，设计灭火浓度8%情况下，对人体基本无害，本系统用氮气增压至2.5Mpa
系统控制方式：
本系统具有自动、电气手动和应急手动启动等三种启动控制方式。
1）自动控制方式：
本灭火控制器配有感烟火灾和定温式感温探测器。控制器上有控制方式选择，将其选择锁置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声、光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确须启动灭火装置时，可按下“紧急启动/停止按钮”，即可启动灭火装置释放灭火药剂，实施灭火。当两种火灾探测器（烟感、温感）将探测到的火灾信号传送到火灾报警控制器，火灾报警控制器判断为火灾，随即发出灭火声光报警信号，通知防护区内所有人员撤离防护区，同时发出联动指令，关闭防火阀、风机等联动设备，经过30~60秒（可调）的延时后（在延时时间内，如确认为火警误报，可立即按下保护区外的紧急启/停按钮，即可终止系统启动，减少误喷造成的损失），即发出灭火指令，打开电磁阀，驱动容器阀，释放灭火药剂，实施灭火。
在保护区域内设置有感烟探测器、感温探测器、声光报警器、警铃，在出入口的外侧设置了放气指示灯，紧急启/停按钮。
2）电气手动控制方式：
将控制器上的控制方式选择锁置于手动位置时，灭火控制器处于电气手动控制状态。这时，当火灾探测器发出火警信号时，控制器发出火灾声光报警信号而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火药剂，实施灭火。
无论装置处于自动或手动状态，只要按下紧急启动按钮，都可启动灭火装置，释放灭火剂，实施灭火。同时控制器立即进入灭火报警状态。
3）机械应急手动：
发生特殊情况，需直接打开容器阀释放灭火药剂时：方式1：可拔出储存瓶组的安全销，拍击储存瓶组上的手动按钮（所有的瓶组），即可启动该灭火系统，实施灭火。方式2：拔出驱动瓶组的安全销，压下手动手柄，即可启动灭火系统。
本设计方案中，气体灭火气体灭火系统是作为一个相对独立的系统，自己配置自动控制所需的火灾探测器，可以独立完成整个灭火系统。

6、系统的调试与安装

气体灭火无管网灭火装置安装时，箱体、储瓶组等应固定牢固；装箱时，将喷嘴拆下装入箱体内，现场安装时，可将喷嘴装上。安装应牢固，螺纹连续处可加密封剂；
检查电磁启动器是否动作；
火灾探测器、手动控制盒、声光报警器及联动设备等外围设备的安装，应参照《火灾自动报警系统施工及验收规范》。系统安装、连接完毕后，检查线路连接是否正确；
其余设备及管道的安装参照《气体灭火系统施工及验收规范》GB50263-97；
按系统使用说明与设计手册所列调试步骤进行调试工作。进行调试时，控制方式选择开关务必置于所需的“自动”或“手动”位置，即可投入使用。
根据有关消防标准及规范以及业主要求， 结合本系统特点，设计单位提出方案如下：本气体自动灭火方案采用全淹没有管网灭火方式 。保护范围为整个机房内，
设计参数要求：
>设计环境温度20度;>设计灭火浓度8%
>系统设计药量，按防火区分区体积、数量的要求
>喷射时间8秒;>响应时间30秒
>喷嘴采用MPG全淹没喷嘴
药剂计算说明：
1、灭火剂灭火设计用量计算：
计算公式
式中 W——防护区气体灭火的设计用量（Kg）；
         C——气体灭火灭火设计浓度（%）；
         S——气体灭火过热蒸汽在101KPa和防护区最低环境温度下的比容（m3/Kg）；
         S=K1+K2 ×T ，K1=0.1269、K2=0.000513、 T为环境温度；
         V——防护区的净容积（m3）； K——海拔高度修正系数。
2、安全泄压口面积　Ｓ＝0.15*Q/P0.5
式中Ｑ――主管道平均设计流量（Ｋｇ／Ｓ）
 Ｐ――围护结构承受允许压强（Ｐａ）
取：设计浓度为 8%；环境温度为20℃，则 S=0.13716m3/Kg；海拔高度修正系数为1。

7、设备安装要求

12.7.1火灾自动报警系统
●火灾自动报警系统的设备布置应按《火灾自动报警系统平面布置图》进行，不得随意更改。
●火灾自动报警系统的布线应符合国家标准《火灾自动报警系统施工及验收规范》的规定。火灾自动报警系统屋内布线均采用穿金属管暗敷，在吊顶内或电井内敷设的金属管、槽涂防火漆保护。消防广播线采用RVS2*1.5铜芯线，探测回路线采用RVS2*1.5铜芯线，电源线采用RVS2*2.5铜芯线，导线在管内或线槽内，不应有接头或扭结，不同电流类别线路，不穿在同一管内或线槽同一槽孔内。
●火灾报警系统的工作接地与保护接地线，必须分开，保护接地导体不得利用金属软管。火灾报警系统采用专用接地装置，接地电阻≤4欧姆；采用共用接地装置时，接地电阻≤1欧姆；接地干线采用铜芯线或电缆≥25m㎡，接地支线采用绝缘电线≥4m㎡。
●火灾探测器的安装应符合国家标准《火灾自动报警系统施工及验收规范》的规定。安装数量按保护面积、保护半径要求计算。
●火灾报警控制器安装时，正面操作距离不应小于1.2m。
●紧急启停按钮应安装在防护区门外的墙上距地（楼）面高度1.3-1.5m处，安装应牢固并不得倾斜。
●消防警铃和放气指示灯应安装在防护区门外正上方的同一水平线上，间距一般是10cm。声光报警器一般装在防护区门内的正上方或防护区内显眼、无遮挡的位置，以便灭火剂喷放前提醒人员尽速撤离。
●气体灭火控制器安装时，底边距地（楼）面高度宜为1.3-1.5m，安装应牢固并不得倾斜。安装在轻质墙上时，应采取加固措施。引入控制器的导线应符合《火灾自动报警系统施工及验收规范》的规定。
12.7.2气体灭火系统设备
●气瓶间内系统设备的布置应符合国家标准《气体灭火系统施工及验收规范》的规定。
●灭火剂储存装置、电磁驱动装置、选择阀及其他系统组件的安装应符合国家标准《气体灭火系统施工及验收规范》的规定。
●集流管的制作，阀门、高压软管的安装，管道及支架的制作、安装以及管道的吹扫、试验、涂漆应符合国家标准《气体灭火系统施工及验收规范》和《工业管道工程施工及验收规范》中的有关规定。
12.7.3灭火剂输送管道
●应按设计施工图纸和相应的技术文件进行施工，不得随意更改。
●应符合国家标准《无缝钢管》的规定并应内外镀锌或涂防腐涂料。
●管道、管道部件及喷头的安装应符合国家标准《气体灭火系统施工及验收规范》的有关要求。
●灭火剂输送管道的吹扫、试验和涂漆:
1) 水压强度试验的试验压力6.3Mpa。不宜进行水压强度试验的防护区可采用气压强度试验代替，试验压力应为5.0Mpa，试验时必须采取有效的安全措施。进行管道强度试验时，应将压力升至试验压力后保压5min，检查管道各连接处应无滴漏或泄漏，目测管道应无变形。
2) 灭火剂输送管道的外表面应涂红色油漆。在吊顶内、活动地板下等隐蔽场所内的管道，可涂红色油漆色环。

8、系统调试

调试负责人必须具有专业技术资格，调试前应按设计图纸要求检查系统设备的规格、型号、数量以及安装质量。系统调试的项目及要求执行国家标准《火灾自动报警系统施工及验收规范》和《气体灭火系统施工及验收规范》。
消防联动要求：
发生火灾的时候，报警系统可以自动切断非消防电源、联动关闭通风系统、空调系统，解除门禁功能，点亮应急照明灯及紧急疏散指示灯。
消防联动要求必须在“手动”和“自动”状态下均能实现。
各防护区的手动/自动工作状态信号、单一火警信号、复合火警信号和气体喷放信号及系统故障信号，都要发送到消防控制中心的联动控制柜，并使系统能在喷放灭火剂之前或同时，保证必要的联动操作，由控制系统发出联动指令，关闭本防护区内的空调、通风机及通风管道中的防火阀等设备，点亮本防护区有关部位的全部应急照明灯及紧急疏散指示灯。切断非消防电源,关闭或停止一切影响灭火效果的设备。
